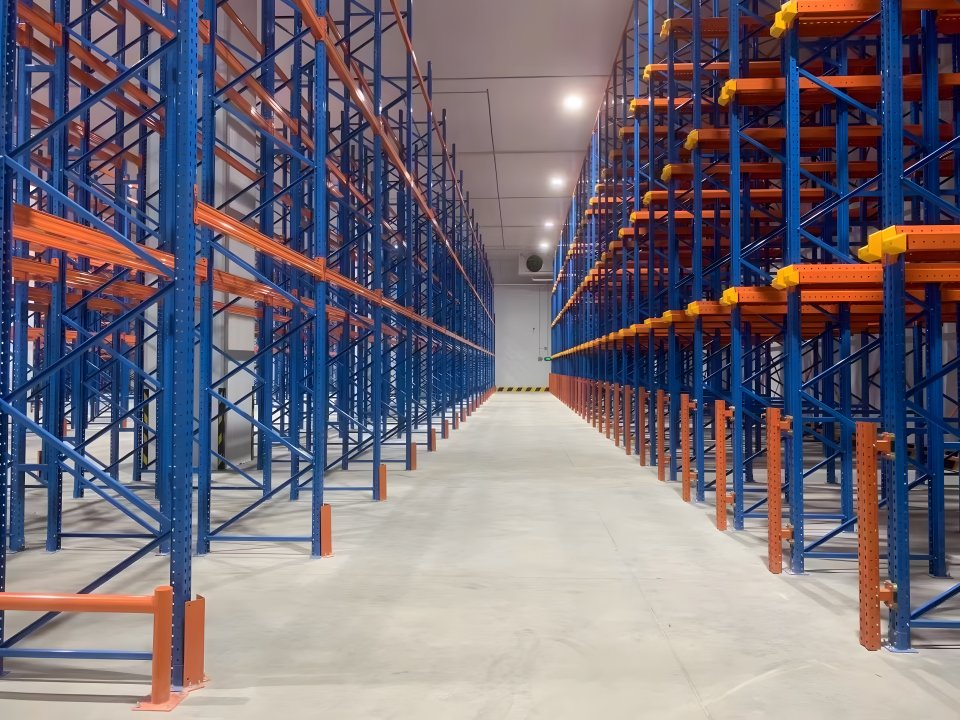

通廊式或驶入式贯通货架图片-编号05

阁楼货架的结构
阁楼货架系统，通常利用中型搁板式货架或重型搁板式货架作为主体支撑加上楼面板（根据货架单元的总负载重量来决定选用何种货架），楼面板通常选用冷轧型钢楼板、花纹钢楼板或钢格栅楼板。近几年多使用冷轧型钢楼板，它具有承载能力强、整体性好、承载均匀性好、精度高、表面平整、易锁定等优势.有多种类型可选，并且易匹配照明系统，存取、管理均较为方便。单元货架每层载重量通常在500kg以内，楼层间距通常为2.2m~2.7m，顶层货架高度一般为2m左右，充分考虑工作人员操作的便利性。

阁楼货架特点
1、全组装式结构，随意组合、安装、拆卸方便灵活。
2、立柱、主梁、副梁材料截面优化，承载力强。
3、表面采用静电喷粉处理，外型美观。
4、可根据实际场地需要，灵活设计成二层或多层搁楼。适用于存放多品种，少批量货物，充分利用空间。
5、下层是货架形式,上层可以是平台也可以是货架的结构。底层货架既可以存储物料又是楼面的支撑，**灵活性。

　　悬臂式货架是货架中重要的一种。悬臂式货架适用于存放长物料、环型物料、板材、管材及不规则货物。悬臂可以是单面或双面，悬臂式货架具有结构稳定，载重能力好、空间利用率高等特点。悬臂式货架立柱多采用H型钢或冷轧型钢，悬臂采用方管、冷轧型钢或H型钢，悬臂与立柱间采用插接式或螺栓连接式，底座与立柱间采用螺栓连接式，底座采用冷轧型钢或H型钢。

　　货架结构特点

　　1、悬臂式货架有单臂和双臂之分，高效存储木料、管材、长条物等类似产品。悬臂式货架可由单个立柱片单元配以悬臂通过水平拉杆、斜拉杆等连续组成多个单元系统。

　　2、悬臂式货架在质量、安全性和管理方面是行之有效的存储系统。立柱片由立柱和底座构成，立柱由两片特殊设计的C型钢对焊而成，这种结构充分利用材料的抗载容量，有着承载大、造价低的特点。

　　3、立柱预制双排孔，孔的节距为100mm，悬臂通过板销与立柱连接，可以以100mm为节距上下调节。

模具架特点

1、安全可靠附加保险装置；
2、操作轻便采用轴承组合，滑动平衡并附独立吊模装置
3、节省场地，占地面积积为1.8平方米，可存放几十套中小型模具；
4、结构简单，由多种组合部件组装而成，便于拆卸、运输和组装；
5、抽屉式模具架每格每层承重800-1000KG；
6、节省空间，每格可放多套模具，方便模具保养管理和寻找；
7、模架抽板承载后轻松抽送，上下间隔随意调整，协同备有的滑车和手动葫芦可轻松、快捷的完成存取工作；
8、模架采取可拆移式结构，全部配件可任意组合，上下间隔，拆装简便；
9、可随意调整，万能百搭可单个使用也可随意驳接，安装方便；
10、每层*高承受重量可达800kgs/1800kgs；结构科学、合理，按要求组装成型后牢固可靠，安全性高.

贯通式货架又称通廊式货架或驶入式货架。贯通式货架采用托盘存取模式，适用于品种少，批量大类型的货物储存。贯通式货架除了靠近通道的货位，由于叉车需要进入货架内部存取货物，通常单面取货建议不超过7个货位深度。为提高叉车运行速度，可根据实际需要选择配置导向轨道，与货位式货架相比，贯通式货架（驶入式货架）的库空间利用率可提高30%以上，贯通式货架（驶入式货架）广泛应用于冷库及食品、烟草行业。

贯通式货架可根据实际需要选择配置导向轨道。

贯通式货架在同样的空间内比通常的托盘货架几乎多一倍的储存能力，因为取消位于各排货架之间的巷道，将货架合并在一起，使同一层、同一列的货物互相接着，**限度地提高库容利用率。

贯通式货架广泛应用于 用于大批量、少品种的货物存储，这类货物包装统一、产品单一，如：食品、烟草、冷库等库房。

贯通式货架的优势有：　
1、货物存储通道亦为叉车储运通道，是存储密度较高的一种形式货架。
2、通常被用于品种较少但批量大，且对货物拣选要求不高的货物存储。
3、以普通叉车的提升高度，通廊货架层数为三层货物的常规方案计算，仓库的有效存储容量可增加100%以上，相比之下投资成本得到控制，效益显著提升。从全局存储成本计算，一般在三年内所增加存储容量效益即可抵销投资成本。
4、货物遵循**后出原则, 适用大多数搬运机械储运作业。

结构特点
流利式货架结构特点：流利式货架的流利条直接连接到前后横梁及中间支撑梁上，横梁直接挂在支柱上，流利条安装倾斜度取决于货箱的尺寸、重量以及流利架的深度，通常取5%～9%。流利条滚轮的承载力为6kg/只，当货物较重时，可以在一个滚道安装3-4根流利条。通常在深度方向上每隔0.6m安装一根支撑梁以增加流利条的刚度。当滚道较长时，可用分隔板将滚道隔开。取货端需安装制动片使货物减速，降低冲击。

特点
1、采用滚轮式铝合金等流力条，利用货物自重实现货的**先出。
2、存取方便，适合于装配线两侧，配送中心等场所。
3、适用于大批量同类货物的存储，空间利用率较高，由其适合汽配工厂使用。
4、可配以电子标签，实现货物的信息化管理。

适用范围
流利式货架广泛应用于制造业，商业，配送中心，装配车间以及出货频率较高的仓库流利式货架：采用辊轮铝合金，钣金等流利条，利用台架自重实现**先出，存储方便，适用于装配线两侧配送中心等场所。

线棒货架是主体采用线棒与种类丰富的线棒连接件组装，组合成形式多样的工位器具。线棒货架产品的特性具有防酸耐碱，不生锈的特点，能根据需要而设计调整，符合人体工位学原理。线棒式货架，别名有：复合管货架、精益管货架、是采用柔性线棒与种类丰富的线棒连接件组合而成，线棒货架是主体采用线棒与种类丰富的线棒连接件组装，组合成形式多样的工位器具。线棒货架产品的特性具有防酸耐碱，不生锈的特点，能根据需要而设计调整，符合人体工位学原理，已广泛应用于家电、汽车、轻工电子等行业工厂中。由于线棒管材及配件均可重复循环使用，所以当仓储车间需要调整改善时，可通过改变线棒式货架的结构，用原有的配件重新组装去适应新的要求，从而为企业节省一些不必要的开支，提高生产效率，便于企业整体规划。线棒货架在汽车工业、电子制造业、通讯产业、 生物工程、制药业、军工业、各种化工、精密五金等多样化的生产环节等行业工厂中已广泛使用。

　　滚筒式货架由柱片、横梁、滚筒系统和分离系统组成。滚筒系统为倾斜设计，分为传动滚筒和阻尼滚筒，装有货物的托盘沿着滚筒线在重力的作用下慢速下滑经过阻尼滚筒系统得以减速，在到达末端，经分离系统分离将托盘逐一分开。广泛应用于货物量大的物流配送、货运业、图片发行、电子等行业。适用于**先出的货物存取方式。

　　重力式货架特点：滚筒线按一定角度倾斜固定在货架横梁上，托盘从高端放入，沿滚筒线靠本身重力下滑，为控制托盘以稳定速度下滑，避免撞击，在滚筒线上每隔一定距离设置一套阻尼系统，托盘下滑速度越快，阻尼系统产生的阻力越大。端部分离机构设置在低端，用来分离*低端相临的两个托盘，这样*低端托盘就可以顺利地取出。重力式货架的空间利用率又高于后推式货架及贯通式货架，而且真正实现了“**先出”的原则，安全性及运转效率都与货位式货架相同，广泛应用各个等行业。

　　重力式货架又叫辊道式货架属于仓储货架中的托盘类存储货架。是横梁式货架衍生品之一，货架结构与横梁式货架相似，只是在横梁上安上滚筒式轨道，轨道呈3-5°倾斜。托盘货物用叉车搬运至货架进货口，利用自重，托盘从进口自动滑行至另一端的取货口。重力式货架采用的是**先出的存储方式，货架深度及层数可按需而定。重力式货架适用于少品种大批量同类货物的存储，空间利用率极高。。重力式滚筒货架可实现**先出，依靠重力自由下滑，上端放货，低端取货。重力式滚筒货架的空间利用率高，安全性及运转效率都与货位式货架相同。尺寸规格，承重要求均可以按照实际需求非标定做。

　　产品优势：

　　1. 采用辊筒式轨道或底轮式托盘，轨道呈一定坡度，利用货物的自重，实现货物**先出。

　　2. 重力式货架非常环保，全部采用无动力形式，无能耗，噪音低，安全可靠，可满负荷运作。

　　3. 由于每条通道都可以储存不同类型的货物，所以此类货架系统有更多的拣选面。

　　4.适用于以托盘为载体的存储作业，货物堆栈整齐，为大件重物的存储提供了较好的解决方案。

　　?

　　自动化立体仓库，也叫自动化立体仓储，物流仓储中出现的新概念，利用立体仓库设备可实现仓库高层合理化，存取自动化，操作简便化；自动化立体仓库，是当前技术水平较高的形式。自动化库架一体仓库是自动化的**限度地利用地面空间和高度的建筑物。用货架及钢结构作为支持支撑房屋墙壁和屋顶的结构仓库在适当的地方，这个系统本身就成为了整个系统的核心部分仓库 建筑。在过去的5年里，我们完成了3个以上的大型库架一体仓库，*高超过39米的高度。

　　为了向我们的客户展示这个钟类型的仓库，我们在自己的工厂内建造了一个39米的堆垛机自动化库架一体仓库，用于实验及存储。

　　仓库的储存方式自平面储存向高层化立体储存发展以来，货架即成为立体仓库的主体。由满足不同功能要求的各种不同形式的货架所组成的多种多样的自动化、机械化仓库，已成为仓储系统以至整个物流系统或生产工艺流程中的重要环节。

　　自动化立体货架：

　　适应行业：机械制造业、电子业、化工及制药业、印刷出版业、纺织业、证券业、食品业、运输服务业。

　　自动化立体库成套设备包括：货架系统、堆垛机系统、输送机系统、托盘及料箱、控制系统。

　　传统仓库存在着占地面积大、存取货物时间长、劳动效率低、人力成本高、盘点准确率低等种种问题。北京旭航生产的自动化立体仓库是采用高层货架及有轨巷道堆垛机，配合多种周边设备，实现自动存取和货物管理的一种新型的现代化仓库。采用计算机控制和管理技术使立体库的功能得以**限度的发挥，可为企业提供从存储、自动化输送、自动化生产到成品配送的完整物流自动化解决方案。
